【摘要】：铝电解电容器素子卷绕又称包卷、素子卷绕，它是将阴极铝箔和阳极铝箔中间夹以电解纸绕起来，然后用浆糊（聚乙烯醇制成）或胶带粘着而成为铝电解电容器

铝电容器素子卷绕又称包卷、素子卷绕，它是将阴极铝箔和阳极铝箔中间夹以电解纸绕起来，然后用浆糊（聚乙烯醇制成）或胶带粘着而成为铝电容器素子，如图

1、卷绕工艺和技术要求：

1.1、阳极箔和阴极箔重叠对好，如果阳极箔和阴极箔重叠不好，则会造成如下现象

a、电容器金属极板“有效”面积（重叠部份）减小，而引起电容量变小。

b、卷绕后素子抽芯，如下图

c、素子呈螺旋形，如下图

1.2、卷绕良好的素子的中心点与两根引线应成直线，而不能出现偏心，如图

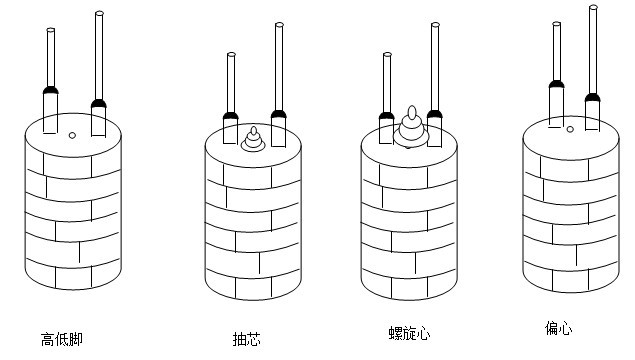

卷绕不良状况，4图例

1.3、素子的两根引线间距与封口橡皮塞孔距要匹配，否则会造成密封不良，严重者会造成漏液，还有铝舌与铝箔的接触上的拉伤（开路、半开路），这将大大缩短电容器寿命。

卷绕的芯轴应根据产品外径大小，如下表，表中的数据选取不同芯轴的卷针，卷绕后素子以能顺畅放入铝壳中，并与铝壳保留有一定的间隙为宜

外壳直径/mm 超小型 ø5 ø6 ø8 ø10 ø13 ø16 ø18 ø22

芯轴直径/mm 0.8~1.0 1.2~1.5 1.5~1.8 1.8 2.0~2.5 3 3.5~4 3.5~4

2、品质检验

卷绕后素子要进行品质检验，检验项目有：

a、电解纸的长度；

b、短路检测；

c、检查素子卷绕状况：是否有抽芯、螺旋心、高低脚、偏心等；

d、解剖素子，检查铝箔和电解纸叠合情况，是否箔距偏；

e、卷绕好素子必须全数检验，剔除不良素子，良品送入下一工序。
